Saldatrice per metalli ad ultrasuoni da 20 kHz

Xiamen TOB New Energy Technology Co., Ltd. è uno dei produttori e fornitori più affidabili di saldatrici per metalli ad ultrasuoni da 20 kHz in Cina. Benvenuti ad acquistare una saldatrice per metalli ad ultrasuoni da 20 kHz di alta qualità a prezzi competitivi dalla nostra fabbrica. Se avete domande sulla cooperazione, non esitate a contattarci via email.

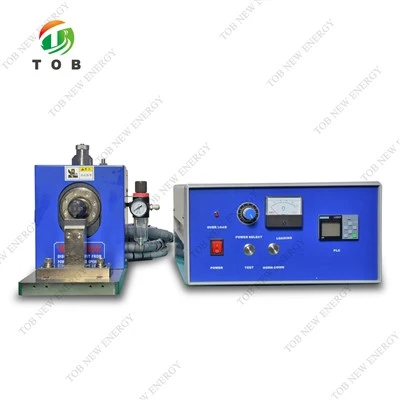

Saldatrice per metalli ad ultrasuoni da 20 kHz

Breve introduzione del generatore della serie TOB-20K

1.La serie intelligente 20K adotta microprocessori anti-interferenze ad alte-prestazioni per ottenere il controllo elettronico. Tutti i parametri di controllo della saldatura sono gestiti da microcomputer e il sistema di controllo intelligente della frequenza elimina l'inconveniente della regolazione manuale della frequenza. Il sovraccarico sonoro viene rilevato automaticamente e il miglior punto di risonanza viene tracciato in tempo reale. La temperatura del gruppo vibrante rimane al suo punto più basso e la temperatura della testa di saldatura segue le variazioni di frequenza. La macchina si regola automaticamente e funziona in modo più stabile.

2.Quando gli ultrasuoni agiscono sulla superficie di contatto del metallo, generano decine di migliaia di vibrazioni ad alta-frequenza al secondo. Questa vibrazione ad alta-frequenza, che raggiunge una certa ampiezza, trasmette energia ultrasonica all'area di saldatura attraverso il pezzo saldato superiore. A causa dell'elevata resistenza al suono nell'interfaccia tra le due aree di saldatura, verranno generate temperature elevate locali. A causa della scarsa conduttività termica del metallo, esso non riesce a dissiparsi tempestivamente e si accumula nella zona di saldatura, provocando una rapida fusione della superficie di contatto dei due metalli. Dopo aver aggiunto una certa quantità di pressione, si fonde in uno solo. Dopo che gli ultrasuoni smettono di funzionare, lasciare che la pressione continui per alcuni secondi per solidificarsi e formare una forte catena molecolare, raggiungendo lo scopo della saldatura. La forza della saldatura può essere vicina alla forza della materia prima. La qualità della saldatura dei metalli ad ultrasuoni dipende da tre fattori: l'ampiezza della testa di saldatura del trasduttore, la pressione applicata e il tempo di saldatura. Il tempo di saldatura e la pressione della testa di saldatura possono essere regolati e l'ampiezza è determinata dal trasduttore e dalla leva dell'ampiezza. Esiste un valore appropriato per l'interazione tra queste tre quantità. Quando l'energia supera il valore appropriato, la fusione del metallo è maggiore e la saldatura è meno soggetta a deformazioni. Se l'energia è piccola, non è facile saldare saldamente e la pressione applicata non dovrebbe essere troppo elevata. La pressione ottimale è compresa tra 1 mm e 5 mm sotto il bordo della sezione di saldatura.

Ambito di applicazione della saldatrice ad ultrasuoni

• Sigillatura e taglio di tubi in rame
• Cablaggio automobilistico
• Saldatura pannelli solari
• Saldatura di rame, alluminio e altri metalli
• Saldatura multi-punto della striscia di alluminio del catodo della batteria
• Saldatura a punto-singolo del coperchio della batteria e della striscia di alluminio
• Saldatura degli elettrodi catodici e anodici della cella a tasca 18650
• La parte inferiore del guscio in alluminio della batteria è saldata con il nastro composito in alluminio-nichel
• Saldatura solare di lastra di vetro
• Saldatura per laminazione multistrato di celle a sacchetto
• Saldatura a farfalla quadra
• Cella a sacchetto in alluminio al nichel

Caratteristiche funzionali

• Sistema ad ultrasuoni completamente digitale importato dalla Germania.
• La velocità ascendente e discendente della testa di saldatura può essere regolata e controllata con precisione.
• Può individuare con precisione le posizioni superiore e inferiore della struttura saldata.
• Quando la tensione fluttua, il generatore di ultrasuoni può compensare automaticamente la tensione di uscita per garantire l'uscita stabile dell'ampiezza della testa di saldatura.
• Un accurato controllo energetico può garantire la stabilità di ogni saldatura e ridurre l'influenza di fattori esterni.
• L'attrezzatura della testa di saldatura adotta il monitoraggio automatico della frequenza senza regolazione manuale della frequenza. Autotest del sistema-, senza modulazione di frequenza. Dopo che la testa di saldatura è stata sostituita o riparata, non è necessario regolare nuovamente il sistema (alcuni modelli necessitano di ricercare la frequenza di risonanza del generatore).
• L'applicazione del modulo di potenza IGBT e la struttura del circuito di oscillazione eccitato separatamente.
• Durante il funzionamento, la frequenza della testa di saldatura e del trasduttore cambierà con il cambiamento di temperatura e carico e la saldatrice può cercare e tracciare automaticamente la frequenza di risonanza del trasduttore nell'intera gamma, in modo da garantire che il trasduttore funzioni sempre nello stato di risonanza, garantire il funzionamento efficiente dell'attrezzatura e rendere la saldatura più stabile e affidabile.
• Le modalità di saldatura con diverse modalità di saldatura come energia e tempo intelligente possono adattarsi ai diversi requisiti del processo di saldatura e ottenere un migliore effetto di saldatura.
• L'ampiezza dell'1%-100% può essere impostata nel periodo di tempo compreso tra 0 e 100 ms, che è più adatto a diversi processi di saldatura.
• Servizio cloud personalizzabile. Macchina di protezione intelligente e richiesta di allarme guasto.
• Sistema di protezione della tensione (la gamma di tensione di alimentazione è 215 V ~ 238 V); La potenza in uscita e la frequenza di lavoro di questa macchina non verranno influenzate durante il periodo automatico di tensione costante;
• Sistema di protezione da sovraccarico; (3) protezione da sovracorrente; (4) compensazione automatica per frequenza di alimentazione instabile; (5) feedback del segnale di protezione da sovraccarico di saldatura.
• Tutti gli strumenti di misura sull'apparecchiatura utilizzano unità metriche.
• Touchscreen per lo scambio uomo-macchina ad alta definizione-uomo{1}macchina e interfaccia intuitiva per le operazioni cartografiche.
• È possibile controllare più di 100 record di saldatura.

Parametri tecnici

Parametri dell'attrezzatura

Certificato di brevetto

ISO9001

Certificato CE
