Saldatrice ad ultrasuoni 800W

Modello: TOB-X800W
Questa saldatrice TOB-X800W è una saldatrice a ultrasuoni da 800W per la saldatura delle linguette delle batterie. Può essere utilizzato nel vano portaoggetti. Per saldare nastro di alluminio puro 0,10 mm più foglio di alluminio puro 0,012-0,018 mm (entro 20 strati). Per saldare nastro di nichel puro 0,10 mm più lamina di rame 0,012-0,018 mm (entro 20 strati).

Invia la tua richiesta

Chatta adesso

introduzione al prodotto

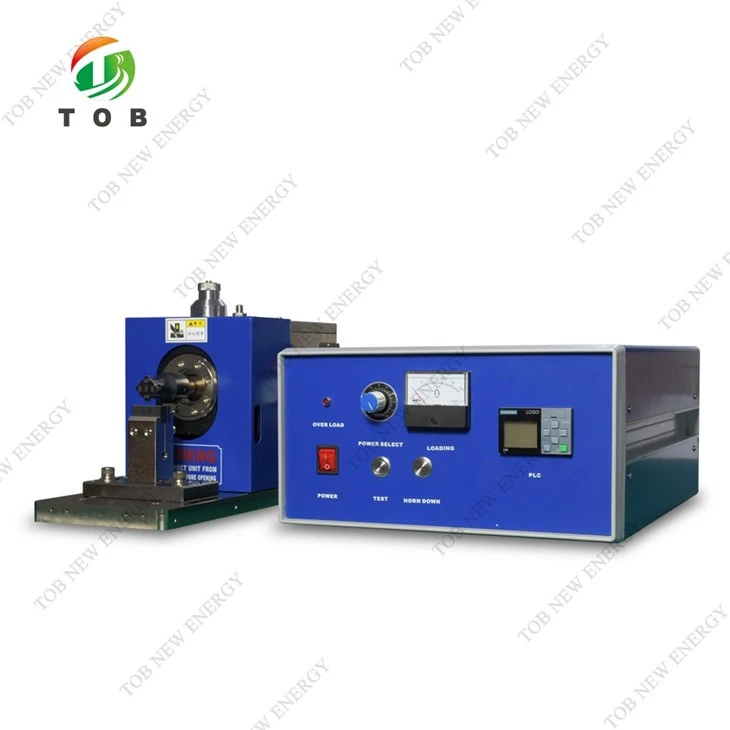

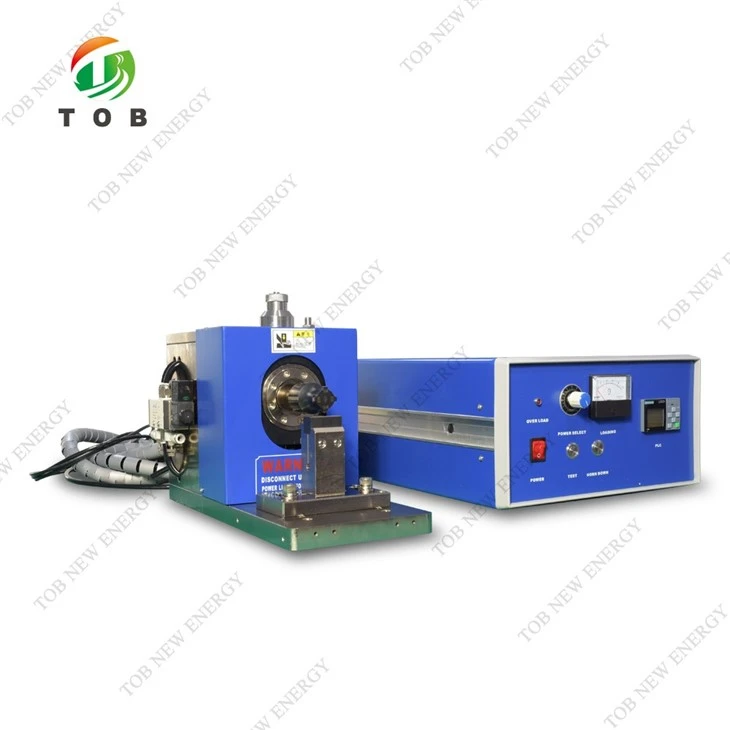

Saldatrice ad ultrasuoni TOB-X800W (può essere utilizzata nel vano portaoggetti)

L'uso nel vano portaoggetti deve passare attraverso impostazioni speciali, altrimenti ci saranno rischi per la sicurezza.

Video prodotto

Specifica

Dimensioni dell'attrezzatura
1. Dimensione del generatore ad alta potenza della saldatrice a punti (LxWxH): 480mm x365mm x202mm

2. Dimensioni della testa della saldatrice a punti (più in alto: LxWxH): 420 mm x 180 mm x 290 mm

2. Tutti gli strumenti di misura sull'apparecchiatura utilizzano unità metriche

Requisiti di alimentazione dell'apparecchiatura

Voltaggio: 110V ±10 percento, fonte di gas: pressione 0,4~0,6MPa, umidità inferiore al 48 percento, temperatura non superiore a 45 gradi

Composizione della struttura dell'attrezzatura

1. La saldatrice a punti in metallo è composta principalmente da generatore di ultrasuoni, trasduttore, palo sonoro superiore e inferiore, parti pneumatiche, telaio, ecc.

2. La modalità circuito seleziona la modalità ad alta potenza a ponte intero, con prestazioni stabili e potenza elevata.

3. Il materiale del palo sonoro superiore e inferiore è realizzato in nuovo materiale in lega con una buona resistenza all'usura.

Requisiti applicabili per l'intera macchina

1. Tutti i componenti sono struttura metallica
2. Per comodità di manutenzione e trasporto della macchina, sono struttura divisa
3. L'azionamento funzionante dell'apparecchiatura è azionamento pneumatico
4. L'alimentazione dell'apparecchiatura è monofase

Costo dell'attrezzatura

1. Il palo sonoro superiore e inferiore è una parte deperibile, l'emissione di ultrasuoni è normalmente garantita per tre mesi. Può essere riparato, generalmente ripara 3-4 volte lo scarto.

2. Interruttore a pedale 1,5 milioni di volte da sostituire

3. Relè 1,5 milioni di volte da sostituire

Misure di sicurezza

L'apparecchiatura è conforme allo standard di fabbrica aziendale. Precauzioni per l'uso: quando l'attrezzatura salda l'instabilità, è severamente vietato continuare a utilizzare, altrimenti la parte responsabile della propria; il livello sonoro superiore e inferiore appartiene alle parti soggette ad usura, si prega di controllare regolarmente l'usura del modello, ad esempio l'usura grave deve essere sostituita in modo tempestivo.

Attrezzatura e corrispondente descrizione del processo di saldatura:

Modello di attrezzatura

Processo di saldatura

TOB-X800W

(Potenza: 800W Frequenza: 40KHZ)

Processo I: per saldare nastro di alluminio puro {{0}}.10mm più foglio di alluminio puro 0.012-0.018mm (entro 20 strati)

Area di saldatura 4*4mm

Welding head

Elenco delle configurazioni principali dell'apparecchiatura

Parte	Elenco	Modelli e specifiche	QUANTITÀ	Periodo di garanzia
Parte della testa della macchina	Kit pneumatici come cilindri ed elettrovalvole	Speciale	1 set	1 anno
	Testata fissa	Speciale fuori standard	1 pc	1 anno
	Trasduttore ultrasonico	Frequenza corrispondente	1 pc	1 anno
	Asta di modifica dell'ampiezza ultrasonica	Frequenza corrispondente	1 pc	1 anno
	Polo superiore ad ultrasuoni	Frequenza corrispondente	1 pc	3 mesi
	Palo acustico inferiore ad ultrasuoni	Frequenza corrispondente	1 set	3 mesi
Parte del generatore	Scheda elettronica principale ad ultrasuoni	Frequenza corrispondente	1 pc	1 anno
	Scheda di alimentazione ad ultrasuoni	Frequenza corrispondente	1 pc	1 anno
	Sistema di tracciamento automatico della frequenza	Frequenza corrispondente	1 set	1 anno
	Controllore PLC	AG100-240V	1 set	1 anno
	Controllore PLC	AG100-240V	1 set	1 anno

Elenco dei pezzi di ricambio

Nome dei pezzi di ricambio	QUANTITÀ	Osservazioni
Palo acustico superiore ad ultrasuoni	1 pz	Requisiti tecnici del processo corrispondente
Palo acustico inferiore ad ultrasuoni	1 pz	Requisiti tecnici del processo corrispondente

Elenco delle parti di consumo e degli strumenti

Nome	Specifiche Modello	QUANTITÀ
Palo acustico superiore ad ultrasuoni	Frequenza corrispondente	1 pc
Palo acustico inferiore ad ultrasuoni		1 pc
Audion	C2555	1 set
Chiave mobile	38-42	1 pc
Chiave esagonale		1 set
