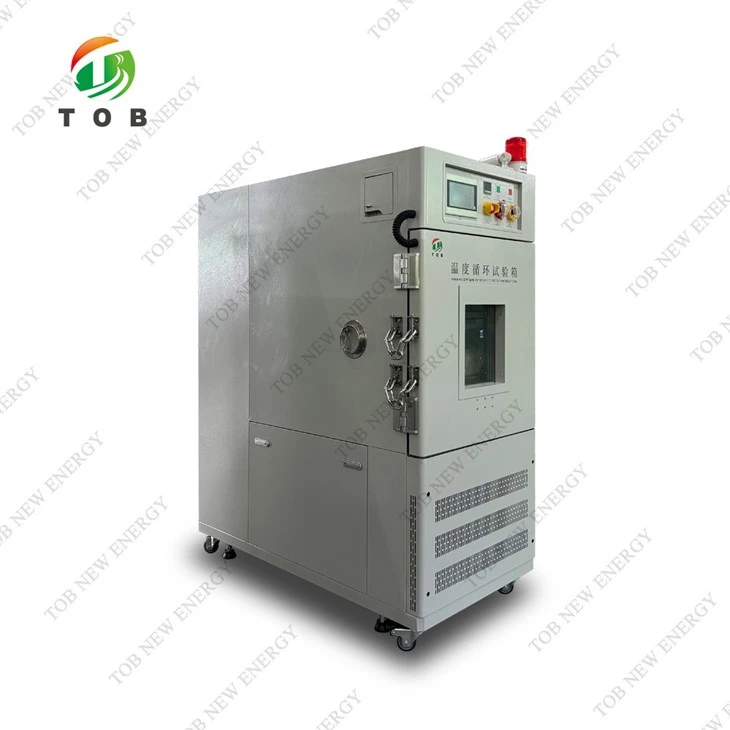

Temperature Cycling Test Chamber

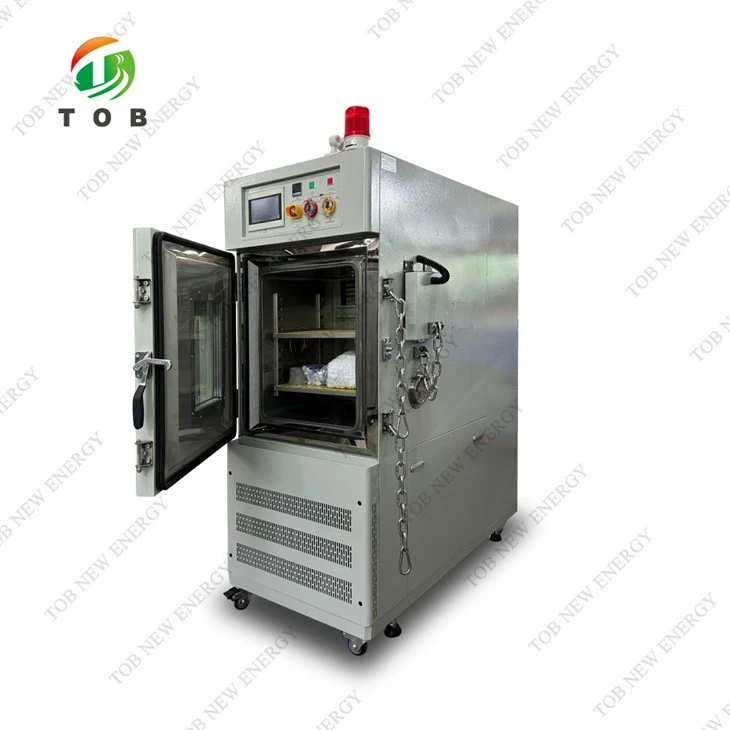

Temperature Cycling Test Chamber

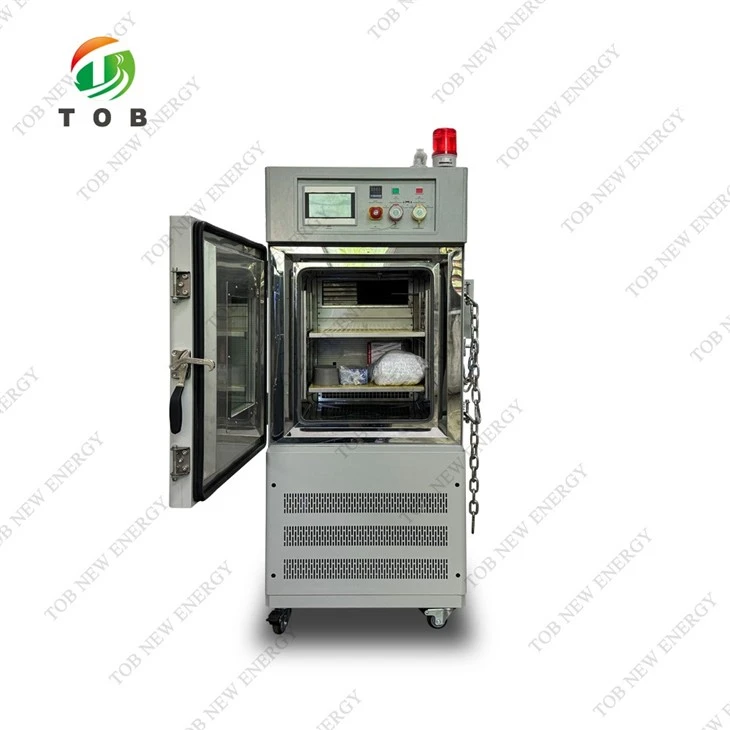

Temperature Cycling Test Chamber
Temperature Cycling Test Chamber

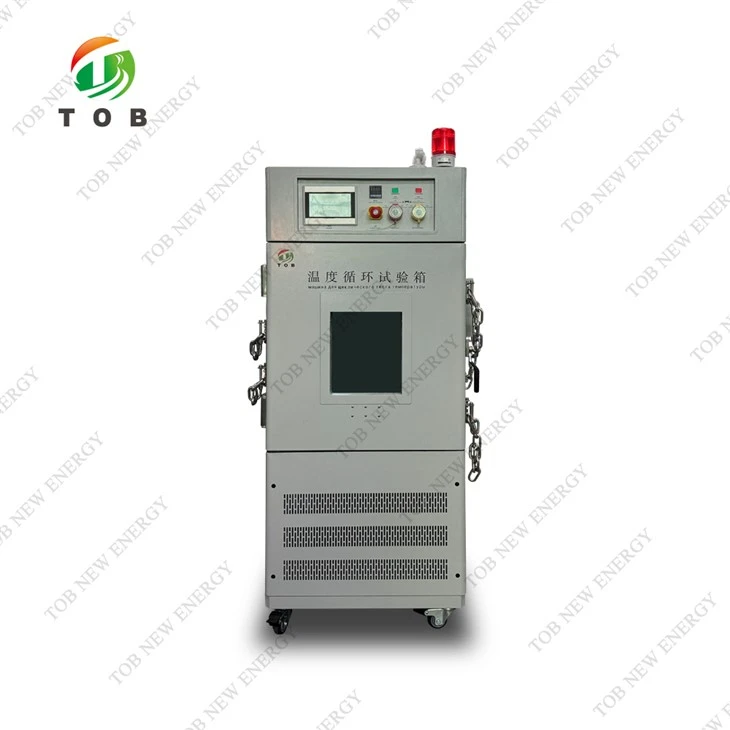

Camera di prova di ciclismo a temperatura

Modello: Tob-KS 5-150 c
TOB-KS 5-150 C principalmente utilizzato per prodotti a cella singola ed elettronica, componenti a bassa temperatura, variazione della temperatura ecc. Simulano test di affidabilità.

Invia la tua richiesta

Chatta adesso

introduzione al prodotto

Tester di ciclismo a temperatura per test di sicurezza della batteria

Specifiche

Una camera di test di ciclismo a temperatura è un dispositivo utilizzato per simulare diversi ambienti di temperatura. Può eseguire variazioni cicliche all'interno di un intervallo di temperatura prestabilito per testare le prestazioni e l'affidabilità di materiali, componenti o prodotti in condizioni di temperatura estrema.

Ruolo nella ricerca e produzione della batteria agli ioni di litio

La camera di prova del ciclo di temperatura è cruciale nella ricerca, nello sviluppo e nella produzione di batterie agli ioni di litio, che si riflettono principalmente nei seguenti aspetti:

Valutazione delle prestazioni:

Adattabilità della temperatura:Metti alla prova le prestazioni di ricarica e scarica della batteria a diverse temperature per garantirne la stabilità in ambienti estremi.

Vita ciclo:Valutare la durata del ciclo a lungo termine della batteria simulando le variazioni di temperatura.

Test di sicurezza:

Stabilità termica:Rilevare il rischio di fuga termica della batteria ad alte temperature per garantire la sicurezza.

Prestazioni a bassa temperatura:Verificare la capacità di lavoro della batteria in un ambiente a bassa temperatura per prevenire il degrado o il fallimento delle prestazioni.

Controllo della qualità:

Test di coerenza:Assicurarsi che le prestazioni delle batterie prodotte in serie siano coerenti nelle variazioni di temperatura.

Analisi del fallimento:Identificare i potenziali difetti di progettazione o produzione attraverso i test del ciclo di temperatura.

Supporto R&S:

Ricerca sui materiali:Valuta le prestazioni di nuovi materiali a diverse temperature e ottimizza la progettazione della batteria.

Ottimizzazione del processo:Migliora il processo di produzione e migliora le prestazioni della batteria attraverso i risultati dei test.

1. Nome del prodotto
1.1 Nome 1.2 Modello		Camera di prova di ciclismo a temperatura Tob-ks 5-150 c
2. Applicazione e limitazione
2.1 Applicazione		Utilizzato principalmente per prodotti a cella e elettronica, componenti a bassa temperatura test, variazione della temperatura ecc. Simulare il test di affidabilità.
3. Volume e dimensione
3.1 Volume efficace		150L
3.2 Dimensione interna		L500 mm * A 600 mm * P 500 mm
3.3 Dimensione complessiva		W750mm * H1780mm * D1500mm Si prega di notare: dimensioni complessive esatte PLS Fare riferimento al disegno di design finale!
4. Prestazioni
4.1 Condizione		Tipo di raffreddamento ad aria in Ambiente temp. +5 grado -+35 grado, umidità relativa inferiore o uguale all'85%. No carico (senza campione nella zona di test)
4.2 temp. Allineare		-40 grado ~ +150
4.3 temp. Fluttuazione		± 0. 5 gradi
4.4 temp. Deviazione		Meno o uguale a ± 2 gradi
4.5 temp. Pendenza		Meno o uguale a ± 2. 0
4.6 temp. Tempo di riscaldamento		Da -40 grado a 85 gradi, media a gamma completa di circa 5 gradi \/min, nessun carico
4.7 temp. Tempo di raffreddamento		Da 85 gradi a -40 grado, media a gamma completa di circa 5 gradi \/min, nessun carico
4.8 temp. Superamento		Meno o uguale a ± 2 gradi
4.9 rumore		Meno o uguale a 70 dB (un livello)
4.10 Peso		Circa 600 kg
4.11 Potenza		380 V, 50Hz, tre fasi, 9kW
4.12 Conformità standard		IEC 62133-2012- Capitolo 7.2.4 Ciclismo di temperatura Ul 1642- capitolo 18 Test di ciclismo della temperatura UN38.3 Test T.2: Test termico IEC 60068-2-1: 2007 Test ambientali - Parte 2: Metodi di prova - Test A: Cold IEC 60068-2-2: test ambientali 2007 per i metodi di test dei prodotti elettrici ed elettronici - Test B: calore secco
5. Struttura e materiale
5.1 Camera esterna	Acciaio a freddo con pittura.
5.2 Camera interna	1. 0 mm SUS#304 Acciaio inossidabile. In basso: 2 mm di spessore #304 in acciaio inossidabile,
5.3 Materiale isolante	Materiale isolante in poliuretano da 100 mm PU
5.4 Porta della camera	Porta aperta singola
5.5 Finestra di osservazione	Finestra di osservazione in vetro a vuoto (dimensione Design Design)
5.6 foro di prova	2 pezzi di ￠ foro da 400 mmsteing sul lato della camera, con guarnizione in silicio e coperchio in acciaio inossidabile.
5.7 Sigillatura	Adotta una striscia di gomma in silicio importata originale, con alte prestazioni di tenuta.
5.8 Porta del campione	Porta del campione con materiale isolante, 2 strati, Capacità inferiore a 30 kg\/strato.
5.9 Collisione all'interno della camera	1 set di luce di risparmio energetico all'interno della finestra di osservazione
5.10 Sistema di allarme leggero a tre colori	1 set di allarme leggero a triolo per indicare lo stato in esecuzione
5.11 Funzioni di sicurezza	Sfiorare da 1 pezzo di scarico. 2 pezzi di catena a prova di esplosione sul lato della camera. 1 set di porta a pressione a prova di esplosione.
6. Sistema di alimentazione dell'aria
6.1 AIRO	Forzare la circolazione interna dell'alto all'aria inferiore.
6.2 Motore ciclico	Taiwan marchio a bassa pressione motore
6.3 soffiatore	Soffiatore circolante centrifugo multi-nate, bassa temperatura alta. lame di alluminio resistenti
6.4 Sensore	Sensore di temperatura Pt100 (bulbo secco a umido)
7. Sistema di refrigerazione
Metodo di raffreddamento ad aria	Compressore di tipo di raffreddamento ad aria
7.1 Compressore	Germania Gea Boke o Compressore di livello simile
7.2 Refrigerante	R448a
7.3 Condensatore	Tipo a pinne a convezione forzata ad alta efficienza di raffreddamento ad aria
7.4 Evaporatore	Evaporatore del tipo pin multi-segmento ad alta efficienza
7.5 THE	Separatore di olio, ecc ...
8. Sistema di riscaldamento
8.1 Tubo di riscaldamento	Tubo di riscaldamento elettrico in lega di nichel di tipo filo nudo
9. Controller e circuito di controllo-controller
9.1Titolare del trattamento	controllore RS -485 o solo la porta LAN può essere sceglierne uno.
10.1 Funzione di protezione
	1. con protezione anticondettica e sovra-temperatura del campione (anche con protezione a temperatura regolabile indipendente) 2. 2. Nessun interruttore di protezione da fusibili 3. Riscaldatore eccessivo. Interruttore di protezione 4. Compressore sovraccarico, over riscaldamento 5. Compressore Protezione a bassa pressione ad alta pressione 6. Sistema sul dispositivo di protezione corrente
11. Altri accessori
11.1 Configurazione standard	1,2 Scaffali del campione di isolamento, capacità di carico (media) 30 kg\/strato. 2,2 tappi per diametro foro di test da 50 mm. 3. Manuale e software di monitoraggio di operazione e manutenzione
12. Condizione operativa
	1. Temp. Ambiente. : 5 gradi -35 gradi; 2. Umidità relativa: meno o uguale all'85%di RH; 3. Pressione atmosferica: 80kpa ~ 106kpa 4. Lontano da una forte fonte di vibrazione 5. Fonte della forza: 5,1.380 V CA (± 10%), fili di fase 4 di fase 4 50Hz+filo di messa a terra, resistenza alla terra inferiore o uguale a 4Ω;
