Trapano laser a lamina di rame

Modello: TOB-F200W-T3
TOB-F200W-T3 è una perforatrice laser a foglio di rame roll-to-roll con tre laser a fibra da 200 W e tre lenti con campo di scansione da 100x100 mm. Gestisce fogli fino a 300 mm di larghezza e 10 μm di spessore, mantiene il diametro e il passo dei fori a ±0,01 mm e corregge la posizione del nastro con una risposta di 1 ms.

Invia la tua richiesta

Chatta adesso

introduzione al prodotto

Xiamen TOB New Energy Technology Co., Ltd. è uno dei produttori e fornitori più affidabili di perforatrici laser a foglio di rame in Cina. Benvenuti ad acquistare una perforatrice laser a foglio di rame di alta qualità a prezzi competitivi dalla nostra fabbrica. Se avete domande sulla cooperazione, non esitate a contattarci via email.

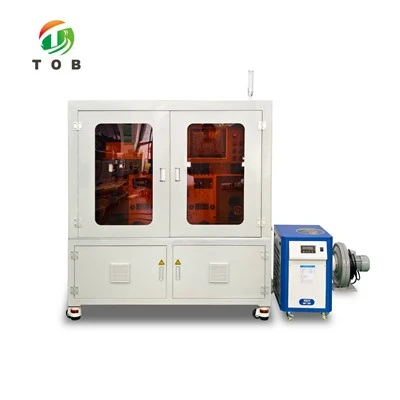

Trapano laser a lamina di rame

Specifica

Panoramica del prodotto

Il TOB-F200W-T3 è un trapano laser roll-to-roll per fogli di rame costruito per fogli collettori di corrente per batterie agli ioni di litio. Il set ottico è triplicato anziché a testa singola: tre laser a fibra da 200 W, tre galvanometri a scansione ad alta precisione e velocità e tre lenti con campo di scansione da 100×100 mm, che lavorano su un intervallo di foratura di 300×300 mm su una piattaforma da 320×320 mm. Il foglio di rame largo fino a 300 mm e spesso fino a 10 μm viene gestito su alberi di svolgimento e riavvolgimento da 3 pollici, con avvolgimento automatico fino a un diametro massimo del rotolo di 300 mm.

La macchina è costruita attorno alla movimentazione del nastro tanto quanto attorno al laser. Il sistema di correzione mantiene la posizione della lamina a ±0,2 mm con una risposta di 1 ms e la precisione di correzione complessiva è dichiarata a ±0,15 mm, che il produttore riferisce alla regolarità dei bordi della materia prima. Sia lo svolgimento che il riavvolgimento funzionano con servomotori con bloccaggio rapido e parametri impostati su un touch screen da 4,3 pollici, mentre la stazione operatore è un PC Windows 10 con un monitor di almeno 12,4 pollici. La lunghezza di foratura viene impostata sul touch screen in modo che la macchina si arresti alla fine della lunghezza.

Specifiche tecniche

1. Configurazione del sistema laser

Articolo	Specifica	Marca	Qtà (set)
Sorgente laser	Laser fibra/potenza: 200W	/	3
Galvanometro a scansione laser	Alta velocità, alta precisione	Saipusen	3
Lente del campo di scansione laser	100*100mm	JGZOE	3

2. Principali parametri di prestazione

Parametro	Valore
Dimensioni della macchina	Circa. 500mm × 1.000 mm × 1.600 mm
Funzione	Foratura lamina di rame
Umidità/temperatura	5-50 gradi / 10-90%
Rumore della macchina	Sotto i 60 dB
Larghezza del materiale in lamina di rame	Inferiore o uguale a 300 mm
Spessore del materiale della lamina di rame	Inferiore o uguale a 10 μm
Velocità di perforazione	Circa. 100 μm: 0,013/min; 200μm: 0,016/min; 500 μm: 0,085/min (a seconda dell'effettiva struttura del foro)
Precisione del diametro del foro	± 0,01 mm
Precisione del passo del foro	± 0,01 mm
Precisione della correzione dei bordi	± 0,2 mm
Controllo della correzione dei bordi	Risposta 1 ms
Precisione complessiva della correzione	± 0,15mm (relativo alla regolarità del bordo della materia prima)
Diametro rotolo lamina di rame	Inferiore o uguale a 300 mm
Modalità di funzionamento della macchina	Avvolgimento automatico (diametro massimo rotolo 300mm)
Diametro dell'albero di svolgimento	3 inch
Diametro dell'albero di riavvolgimento	3 inch
Gamma di perforazione laser	300 mm × 300 mm
Dimensioni della piattaforma di perforazione	320 mm × 320 mm
Energia laser	200W
Vita laser	Maggiore o uguale a 100.000 ore (esente da manutenzione)
Interfaccia operativa	Touchscreen da 4,3 pollici
Dispositivo di ingresso ausiliario	Computer Windows 10 in dotazione, monitor maggiore o uguale a 12,4 pollici

3. Funzioni meccaniche ed elettroniche

NO.	Funzione
1	La macchina è dotata di un chiaro indicatore di stato a tre colori e di una funzione di allarme acustico e visivo
2	Il banco da lavoro è dotato di pulsanti manuale, automatico, pausa e arresto di emergenza
3	Dopo un grave guasto della macchina, la macchina viene spenta e riavviata e l'apparecchiatura ritorna al suo stato iniziale
4	Le modalità manuale e automatica vengono commutate con un pulsante
5	Le stazioni di svolgimento e riavvolgimento possono essere bloccate rapidamente
6	Sia lo svolgimento che il riavvolgimento utilizzano servomotori e i parametri di controllo vengono impostati sull'interfaccia touch screen
7	La lunghezza di foratura viene impostata sul touch screen; quando la macchina raggiunge la lunghezza impostata si ferma automaticamente ed emette un allarme acustico e visivo, con una richiesta sull'interfaccia touch screen
8	In modalità automatica, per la foratura a rullo intero: quando il rotolo di svolgimento si esaurisce, la macchina si ferma dopo un ritardo ed emette un allarme acustico e visivo, con un messaggio sull'interfaccia touch screen; è possibile impostare il tempo di ritardo
9	I detriti di perforazione vengono raccolti in un contenitore per la raccolta dei rifiuti; ogni forma del foro è coerente, il 99% dei detriti viene rimosso e non si attacca al materiale
10	La home page del touch screen visualizza la lunghezza del rotolo forato in mm, con un errore di visualizzazione di ± 2 mm
11	I parametri macchina possono essere richiamati in gruppi; i nomi dei gruppi possono essere modificati e salvati
12	La macchina è dotata di aspirazione fumi ed aspirazione polveri
13	Se il laser non emette luce in modo continuo durante il funzionamento, la macchina si ferma ed emette un allarme acustico e visivo
14	I componenti utilizzati nel circuito sono conformi alle norme CE
15	I piedi della macchina utilizzano ruote Fuma
